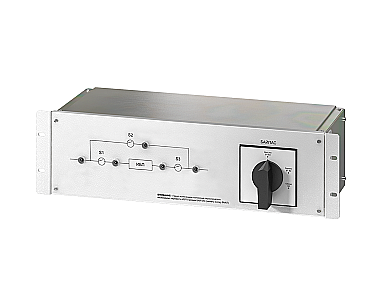

Модуль внешнего байпаса EBM-10-RT применяется совместно с однофазными моделями ИБП SR1106L и SR1110L стоечного исполнения выходной мощностью 6 и 10 кВА. Устройство предназначено для организации ручного, безразрывного переключения питания нагрузки с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

EBM-10-RT крепится в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 3U.

Режимы работы

Модуль внешнего байпаса EBM-10-RT имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

  • режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):
    Модуль внешнего байпаса. Основной режим картинка

    Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

  • режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):
    Модуль внешнего байпаса. Режим сервис картинка

    Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

  • режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):
    Модуль внешнего байпаса. Режим обход картинка

    Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Подключение

К сети переменного тока устройство подключается через клеммные соединения.

Для подключения ко входу и выходу ИБП также используются клеммы.

Для питания нагрузки предусмотрены: IEC-320-C13 (6 шт.) и клеммы (L, N, PE).

Управление и индикация

На фронтальной стороне модуля расположены:

  • структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
  • ручка кулачкового переключателя для удобного переключения режимов работы прибора.


Общие
Совместимость однофазные ИБП SR1106L, SR1110L
Тип аксессуара модули и шкафы внешнего байпаса
Число фаз совместимого ИБП 1 в 1
Форм-фактор в стойку
Режимы работы ИБП, сервис, обход
Переключение режимов работы трехпозиционный многосекционный переключатель
Время переключения (в режим Обход), мс 0
Коммутация нейтрального проводника да
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная, трехпроводная (L, N, PE)
Номинальное входное напряжение, В 220
Номинальная входная частота, Гц 50
Панель управления и интерфейсы
Светодиодная индикация наличие напряжения, 5 шт.
Подключение
Входная сеть клеммы
Нагрузка (выходные разъёмы) IEC-320-C13 (6 шт.), клеммы (L, N, PE)
Предохранитель для розеток IEC-320-C13 10 А
Тип разъема для подключения ко входу ИБП клеммы (L, N, PE) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM)
Тип разъема для подключения к выходу ИБП клеммы (L, N) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM)
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Относительная влажность, % от 0 до 98 (без конденсата)
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 133х483х170
Масса, кг 4
1 Модуль внешнего байпаса EBM-10-RT 1 шт.
2 Кабель нагрузки Т-Т-1-3x10 1 шт.
3 Кабель нагрузки Т-Т-1-2x10 1 шт.
4 Руководство по эксплуатации 1 шт.
