Модульный инвертор PS48-60/500К(I) (500 ВА/375 Вт)

  • Активная мощность, кВт
    0,375
  • Встроенный электронный байпас
    нет
  • Номинальное входное постоянное напряжение, В
    48-60
  • Номинальное выходное напряжение, В
    220
  • Диапазон настройки выходного напряжения, В
    до 230 В, шаг 1 В
  • Точность стабилизации выходного напряжения, %
    ±1,5
  • Форма выходного напряжения
    синусоида
  • Максимальный выходной ток, А
    2,27
  • Доступ к интерфейсам и подключениям
    тыльный
  • Степень защиты от пыли и влаги
    IP20
  • Масса, кг
    2
  • Гарантийный срок, мес
    24
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

Модульный инвертор напряжения PS48-60/500K(I) с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Он отлично подойдёт для обеспечения качественной электроэнергией бытовых и промышленных приборов.

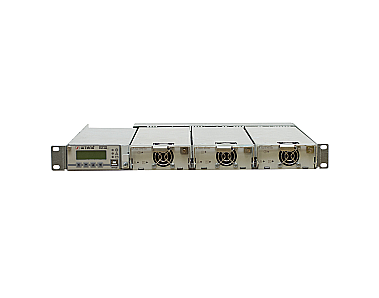

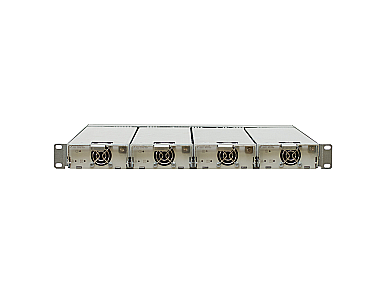

PS48-60/500K(I) может быть установлен в стандартные модульные каркасы «Штиль»: PS500К (установка до 4-х инверторов) или PS500КM (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.

PS48-60/500K(I) поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера «Штиль» PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485.

Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS500КM или PS500К.

Конструктивное исполнение

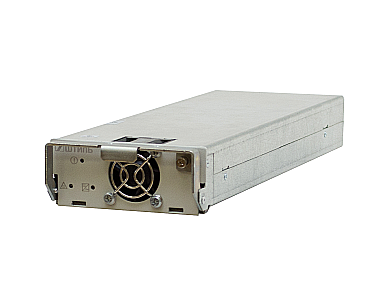

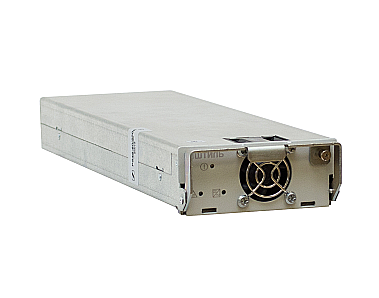

Инвертор PS48-60/500K(I) выполнен в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной ¼ от 19”, с принудительным охлаждением.

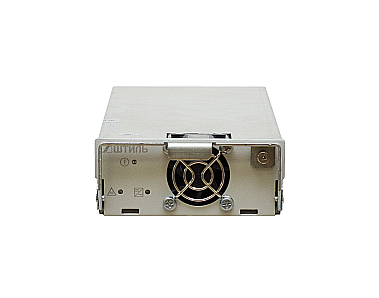

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Параллельная работа

PS48-60/500K(I) поддерживает параллельную работу в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Максимальное количество подключаемых инверторов при параллельной работе – 32 шт.

Схема работы

Схема работы инвертора серии PS48-60(I) картинка

Отличные технические характеристики
  • стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
  • точность поддержания выходного напряжения – ±1,5%;
  • точность поддержания выходной частоты – ±0,1%;
  • рабочий диапазон входного напряжения – 40,5-72 В;
  • КПД – ≥90.
Функциональность и надёжность
  • создание резервируемых конфигураций по схеме N+1;
  • наращивание выходной мощности с помощью подключения дополнительных модулей инверторов (до 32 шт.);
  • многоуровневая электронная система защиты с автовосстановлением;
  • удаленный мониторинг.

Общие
Полная мощность, кВА 0,5
Активная мощность, кВт 0,375
Встроенный электронный байпас нет
Страна производитель Россия
Входные характеристики
Номинальное входное постоянное напряжение, В 48-60
Рабочий диапазон входного постоянного напряжения, В 40,5-72
Нижний порог отключения нагрузки, В 40,5
Нижний порог подключения нагрузки, В 42,5
Верхний порог отключения нагрузки, В 72
Верхний порог подключения нагрузки, В 69
Максимальный входной ток, А 10,5
Плавный пуск да
Выходные характеристики
Номинальное выходное напряжение, В 220
Диапазон настройки выходного напряжения, В до 230 В, шаг 1 В
Точность стабилизации выходного напряжения, % ±1,5
Форма выходного напряжения синусоида
Номинальная выходная частота, Гц 50
Точность стабилизации выходной частоты (при работе от АБ), % ±0,1
Максимальный выходной ток, А 2,27
Коэффициент нелинейных искажений выходного напряжения, % ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением)
КПД (при работе от источника питания постоянного тока 48 В), % ≥87
КПД (при работе от источника питания постоянного тока 60 В), % ≥90
Защита
Перегрузка по выходу электронная защита с автоматическим восстановлением
Короткое замыкание электронная защита с автоматическим восстановлением
Перегрев электронная защита с автоматическим восстановлением
Неправильная полярность электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В)
Защита от повышенного входного напряжения электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В)
Панель управления и интерфейсы
Светодиодная индикация «общая авария», режим «DC/DC», «Вход DC не в норме»
USB опция (производится с помощью контроллера Штиль серии PSC)
Ethernet опция (производится с помощью контроллера Штиль серии PSC)
RS-485 расположен на модульном каркасе
«Сухие» контакты расположены на модульном каркасе
Параллельная работа до 32 шт.
Подключение
Входная сеть постоянного тока через модульный каркас
Входная сеть переменного тока ~ 220 В 50 Гц через модульный каркас
Нагрузка (выходные разъёмы) через модульный каркас

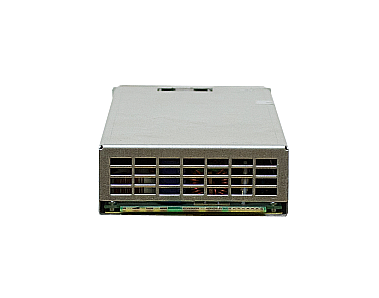

Доступ к интерфейсам и подключениям тыльный
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +85
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ ≤60
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 200000
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х110х345
Высота установки в стойку, U 1
Масса, кг 2
Цвет корпуса серый

Электронные байпасы
Модульные каркасы
Контроллеры
1 Инвертор напряжения PS48-60/500К(I) 1 шт.
2 Руководство по эксплуатации 1 шт.
