Особенности подбора стабилизатора напряжения при подключении до или после генератора

17 марта 2020

Совместное использование генератора и стабилизатора – довольно распространенная практика. Она позволяет, в зависимости от последовательности подключения данных приборов, либо защитить нагрузку от искажений выдаваемого генератором напряжения, либо уменьшить число запусков генератора при низком качестве основной электросети. Успешность решения как первой, так и второй задачи обуславливается в первую очередь параметрами стабилизатора. Им и посвящена наша статья – мы поговорим об основных требованиях к прибору и, самое главное, расскажем о том, как правильно рассчитать мощность стабилизатора при подключении к генератору.

Содержание

Зачем нужен стабилизатор напряжения для генератора?

Использование стабилизатора напряжения совместно с бензиновым или дизельным генератором необходимо для решения следующих проблем:

  1. Некачественный выходной сигнал генератора. Когда от генераторной установки на нагрузку поступает некорректный (по значению напряжения или его форме) сигнал, то он может нанести значительный ущерб её работе, особенно электрочувствительным потребителям, например, газовому котлу и отопительной системе. Не редко встречаются ситуации, когда даже дорогие модели генераторных установок внезапно подают на домашнюю электротехнику сигнал со значением выше 300 В, что приводит к выходу из строя целой группы ответственного оборудования.
  2. Частые срабатывания генератора при наличии напряжения в сети. У каждого АВР (устройства автоматического ввода резервного питания от генератора) существует пороговая величина пониженного и повышенного сетевого напряжения, которая в среднем составляет 175 В и 250 В, соответственно. Если сетевое напряжение будет опускаться ниже или пониматься выше данных значений, то генератор будет запускаться. При частых скачках напряжения в сети это может происходить постоянно, что чревато повышенным расходом топлива и быстрым износом самого агрегата. Кроме того, это может быть неоправданно, если к генератору подключена нагрузка, которая вполне работает и при низком напряжении сети, например, компьютерное оборудование, телевизор и другие приборы с импульсными блоками питания.
  3. Срабатывания генератора при кратковременном обрыве сети. Бывает ситуация, когда напряжение в сети пропадает на доли секунды, но АВР генератора (если у устройства нельзя увеличить время задержки переключения режимов) все же его запускает. Если такие обрывы происходят часто, то постоянные запуски генератора будут планомерно ускорять его износ. В этом случае подойдет инверторный стабилизатор напряжения, который обеспечит бесперебойную работу нагрузки при кратковременных обрывах сети в течение 200 мс. В этом случае стабилизатор также устанавливается перед генератором.

Связка генератора и стабилизатора. Возможные конфигурации

Их две: в первой стабилизатор устанавливается после генератора (см рисунок 1), во второй размещается в электрической цепи до него (см рисунок 2).

risunok-1-konfiguraciya-1-Рисунок 1 – Конфигурация 1 (размещение стабилизатора после генератора) картинка-stabilizatora-posle-generatora.JPG

Рисунок 1 – Конфигурация 1 (размещение стабилизатора после генератора)

Рисунок 2 – Конфигурация 2 (размещение стабилизатора перед генератором) картинка

Рисунок 2 – Конфигурация 2 (размещение стабилизатора перед генератором)

Конфигурация 1 позволяет повысить качество вырабатываемого генератором напряжения и применяется, если его исходные характеристики не удовлетворяют требованиям нагрузки.

Конфигурации 2, во-первых, защищает нагрузку от сетевых перепадов, а во-вторых, помогает избежать лишних автозапусков генератора. Дело в том, что присутствующая у многих современных генераторов функция автоматического старта (блок АВР) активируется не только в момент полного обрыва электропитания, но и в момент резкого колебания его параметров.

Рисунок 3 – Недопустимый вариант подключения стабилизатора перед генератором картинка

Рисунок 3 – Недопустимый вариант подключения стабилизатора перед генератором (к стабилизатору подключен только АВР генератора)

Показанная на рисунке 3 схема недопустима – нагрузка и блок АВР должны снабжаться напряжением с одинаковыми параметрами и от одного источника! Если стабилизируется одно, то надо стабилизировать и другое! Иначе в системе электропитания возникнет рассогласованность и обеспеченный стабилизированным напряжением генератор не запустится при «бьющих» по беззащитной нагрузке сетевых колебаниях.

На рисунках 4 и 5 приведены варианты допустимых вариантов подключения стабилизатора перед генератором.

Рисунок 4 - Размещение стабилизатора перед генератором (допустимый вариант 1) картинка

Рисунок 4 - Размещение стабилизатора перед генератором (допустимый вариант 1)

Рисунок 5 - Размещение стабилизатора перед генератором (допустимый вариант 2) картинка

Рисунок 5 - Размещение стабилизатора перед генератором (допустимый вариант 2)

Допустимо также и совместное использование рассмотренных выше конфигураций 1 и 2, то есть установка одного стабилизатора на вход генератора, а другого – на выход (см рисунок 6).

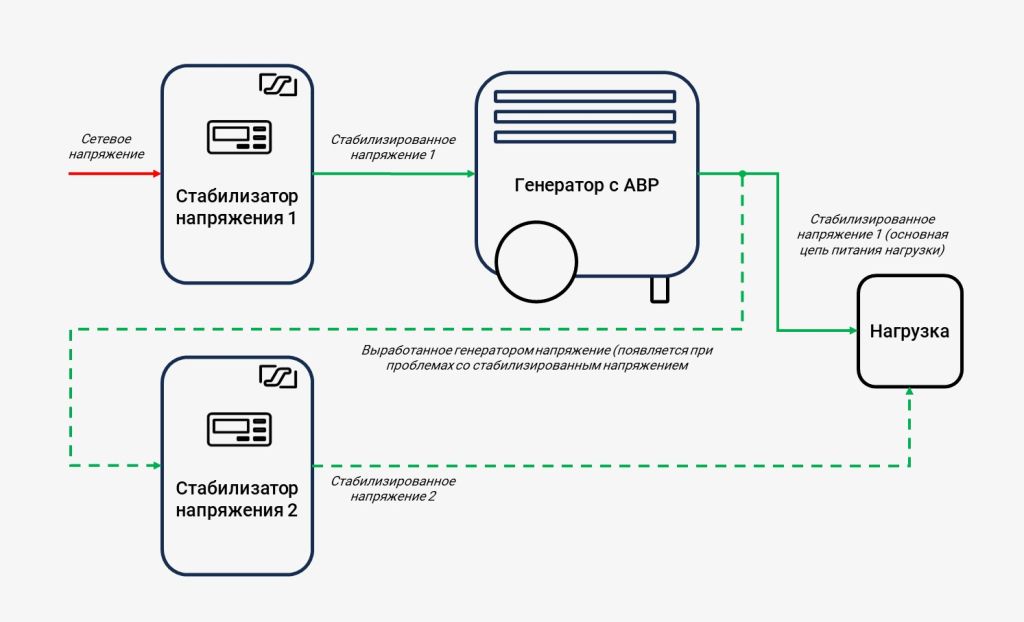

Рисунок 6 – Конфигурация 3 (размещение стабилизатора до и после генератора) картинка

Рисунок 6 – Конфигурация 3 (размещение стабилизатора до и после генератора)

Требования к работающему в связке с генератором стабилизатору

Устройство должно иметь функционал и характеристики, допускающие его использование с генераторной техникой, а также соответствующую конкретной ситуации мощность (её расчёту мы посвятим отдельный раздел ниже по тексту).

Рассмотрим конфигурацию 1 (подключение после генератора). В этом случае от стабилизатора потребуется:

  • принципиальная возможность работы с генератором – некоторые стабилизаторы из-за упрощённой внутренней схемы или технических изъянов неработоспособны в связке с подобным изделием;
  • устойчивость к отклонениям частоты – данный параметр у генераторного напряжения часто колеблется, соответственно, на вход стабилизатора может попасть значение отличное от номинальных 50 Гц;
  • способность исправлять форму напряжения, а также быстро и точно корректировать его величину – если входная «несинусоидальность» передаётся на выход или, тем более, вызывает отключение стабилизатора, то целесообразность использования такого прибора в связке с генератором под вопросом. Что касается величины напряжения, то устройство должно нейтрализовать исходящие от генератора отклонения раньше, чем они окажут какое-либо влияние на подключенную нагрузку.

В конфигурации 2 (подключение перед генератором) от стабилизатора потребуется обеспечить быстродействие, достаточное для оперативной коррекции входного напряжения и недопущения его отклонений до блока АВР. Стоит обратить внимание и на ширину диапазона стабилизации: чем больше сетевых отклонений нейтрализует прибор, тем меньше будет автозапусков генератора.

Какой тип стабилизатора лучше использовать при работе с генератором?

Существуют четыре наиболее распространённые топологии стабилизаторов напряжения:

  • релейные;
  • электромеханические (сервоприводные);
  • полупроводниковые (тиристорные/симисторные);
  • инверторные.

Ниже мы рассмотрим какой тип стабилизатора лучше использовать при работе с генератором в двух представленных выше конфигурациях подключения.

При подключении стабилизатора после генератора (конфигурация 1)

Подключение стабилизатора после генератора сопряжено с некоторыми проблемами, главная из которых – часто встречающая пилообразная форма выдаваемого генератором напряжения, частота которого может варьироваться от 48 Гц до 52 Гц. В условиях такого входного сигнала смогут работать только модели инверторного типа. Выше уже говорилось, что это единственные стабилизаторы, которым по силам устранить искажения входной синусоиды и довести её до идеальной формы. Ещё одной их важной особенностью является сохранение работоспособности при серьезных отклонениях частоты питающего напряжения (до ± 14% относительно номинала). Кроме того, данные приборы совмещают в себе максимальное быстродействие, высокую точность и широкий диапазон стабилизации.

Еще одним доводом в пользу выбора инверторного прибора станет тот факт, что нагрузка в виде трансформаторного стабилизатора негативно скажется на генераторе, для которого свойственны сниженные обороты при запуске, обуславливающие падение выходного напряжения. В этот момент трансформаторный стабилизатор попытается повысить напряжение и начнет переключать обмотки автотрансформатора, тем самым осложняя работу генератора. Отсутствие же в конструктиве инверторных устройств автотрансформатора, позволяет исключить возможность их обратного влияния на генератор.

При подключении стабилизатора перед генератором (конфигурация 2)

Теоретически перед генератором можно установить любой релейный, электронный или инверторный стабилизатор (электромеханическим для успешной работы с блоком АВР может не хватить быстродействия – исключение ряд дорогостоящих зарубежных моделей). Если говорить об эффективности, то наибольшая (как для работы с АВР, так и с любой другой нагрузкой) будет у приборов инверторного типа.

Способность инверторных стабилизаторов справляться с критическими отклонениями входного напряжения исключит автозапуски генератора как при глубоких сетевых провалах (90-110 В), так и в случае экстремальных скачков (290-310 В).

Расчёт мощности стабилизатора при подключении к генератору. Теория

Выходная мощность прибора (далее – Рстаб), вне зависимости от конфигурации его подключения, должна гарантированно превышать максимальную мощность нагрузки (далее – Рнагр). Отметим, что рекомендуемый размер превышения составляет 30%.

Рстаб = Рнагр х 1,3.

Значение Рнагр можно принять равным:

  • номинальной выходной мощности генератора – способ 1;
  • фактической мощности нагрузки – способ 2.

Способ 1 более простой и практически исключает возникновение каких-либо ошибок. Способ 2, в свою очередь, подходит для случаев значительной недозагрузки генератора – он позволит не переплачивать за «лишние ватты» и приобрести стабилизатор с мощностью, соответствующей реальным требованиям подключенной техники.

Следует понимать, что способ 2 более сложен и потребует выяснения потребляемой мощности всех запитанных от стабилизатора устройств. Ещё один его минус – невозможность в будущем дозагрузить генератор до расчетного максимума без замены или отключения стабилизатора.

Стабилизаторы напряжения бренда Штиль для генераторов

Российский производитель систем электропитания «Штиль» предлагает широкий модельный ряд инверторных стабилизаторов напряжения для генераторов, а именно:

  • однофазные стабилизаторы напольной/стоечной установки с выходной мощностью 1-20 кВА;
  • стабилизаторы с конфигурацией 3 в 1 напольной/стоечной установки с выходной мощностью 6-20 кВА, которые позволяют подключить однофазных потребителей к сети 380/400 В;
  • трехфазные стабилизаторы напольной/стоечной установки с выходной мощностью 6-20 кВА.

Устройства успешно используются для совместной работы с большинством моделей дизельных и бензиновых генераторов.

Обзор стабилизаторов напряжения IS7000RT (7 кВА / 5,5 кВт), IS8000RT (8 кВА / 7,2 кВт), IS10000RT (10 кВА / 9 кВт) «Штиль»

Инверторные стабилизаторы «Штиль» работают на основе бестрансформаторной технологии двойного преобразования энергии, за счет которой обеспечивают высокие технические характеристики:

Кроме вышеперечисленных преимуществ, инверторные стабилизаторы «Штиль» обладают:

  • многоуровневой системой защиты с автоматическим перезапуском после устранения аварий: перегрузки, перегрева, сбоя в работе, короткого замыкания (для возобновления работы участие пользователя не требуется);
  • инновационным алгоритмом работы ККМ (корректора коэффициента мощности);
  • большой перегрузочной мощностью (до 150%).

Топ-3 лучших стабилизаторов напряжения «Штиль» для работы с генераторами

Рассмотрим топ-3 лучших инверторных стабилизаторов «Штиль», которые покупатели наиболее часто приобретают для совместной работы с дизельными и бензиновыми генераторами.

1. «Штиль» IS1000RT серии «ИнСтаб»

Инверторный стабилизатор напряжения IS1000RT с выходной мощностью 1000 ВА /800 Вт в основном приобретают для того, чтобы при работе от генератора на ответственные электроприборы подавалось качественное напряжение. Примерами нагрузки могут быть: холодильник, котел с насосами, компьютер и оргтехника.

2. «Штиль» IS20000RT серии «ИнСтаб»

Инверторный стабилизатор напряжения IS20000RT с выходной мощностью 20 ВА /18 кВт часто приобретают для организации качественного электроснабжения всех электроприборов в доме при их работе от сети и от однофазного генератора.

3. «Штиль» IS5000RT серии «ИнСтаб»

Инверторный стабилизатор напряжения IS5000RT с выходной мощностью 5000 ВА /4500 Вт часто становится выбором для следующей схемы подключения: трехфазная сеть – трехфазный генератор – стабилизатор напряжения на каждой питающей фазе. Данный вариант подключения позволяет обеспечить качественным электропитанием домашние однофазные электроприборы на каждой фазе при их работе от генератора или напрямую от сети.

Расчёт мощности стабилизатора при подключении к генератору. Практические примеры

Пример 1. Установка после генератора

Нагрузку составляют три устройства с потребляемыми электрическими мощностями 135, 450 и 500 Вт. Выходная мощность генератора – 1,9 кВт.

Разница между мощностями генератора и нагрузки практически двукратная, поэтому применяем описанный выше способ 2:

  • Рнагр = 135 + 450 + 500 = 1085 Вт;
  • Рстаб = 1085 х 1,3 = 1410,5 Вт.

Из модельного ряда «Штиль» подойдут следующие стабилизаторы напряжения:

  • IS2000 мощностью 2000 ВА/ 1500 Вт настенного исполнения;
  • IS2000RT мощностью 2000 ВА /1500 Вт напольного/стоечного исполнения.

Пример 2. Установка после генератора

Нагрузкой является устройство с электродвигателем, номинальная мощность – 600 Вт, пусковая – 1800 Вт. Генератор – 2100 Вт.

Величина максимальной мощности близка к мощности генератора, поэтому используем способ 1:

  • Рнагр = выходной мощности генератора = 2100 Вт;
  • Рстаб = 2100 х 1,3 = 2730 Вт.

Из модельного ряда «Штиль» подойдут следующие стабилизаторы напряжения:

  • IS3500 мощностью 3500 ВА/ 2750 Вт настенного исполнения;
  • IS3500RT мощностью 3500 ВА/ 2750 Вт напольного/стоечного исполнения.

Пример 3. Установка перед генератором с АВР

Две нагрузки: 700 и 1200 Вт. Генератор – 4,4 кВт (блок АВР – 50 Вт).

Используем способ 2 (при определении Рнагр учитываем, что блок АВР тоже питается через стабилизатор):

  • Рнагр = 700 + 1200 + 50 (энергопотребление АВР) = 1950 Вт;
  • Рстаб = 2250 х 1,3 = 2535 Вт.

Из модельного ряда «Штиль» подойдут следующие стабилизаторы напряжения:

  • IS3500 мощностью 3500 ВА/ 2750 Вт настенного исполнения;
  • IS3500RT мощностью 3500 ВА/ 2750 Вт напольного/стоечного исполнения.

Пример 4. Установка перед генератором с АВР

Нагрузка – 9,4 кВт, генератор – 10,5 кВт (блок АВР – 200 Вт).

Разница в мощностях небольшая – применяем способ 1:

  • Рнагр = 10500 + 200 (энергопотребление АВР идёт сверх выходной мощности генератора) = 10700 Вт;
  • Рстаб = 10700 х 1,3 = 13910 Вт.

Из модельного ряда «Штиль» подойдут следующие стабилизаторы напряжения:

  • IS15000 мощностью 15 кВА/ 13,5 кВт настенного исполнения;
  • IS15000RT мощностью 15 кВА/ 13,5 кВт напольного/стоечного исполнения.

Рекомендации по корректной работе связки «генератор-стабилизатор напряжения-газовый котёл»

При подключении стабилизатора напряжения для качественного электропитания газового котла от генератора важно учесть несколько важных рекомендаций (также данные рекомендации будут полезны и при подборе оборудования):

  1. Организовать систему заземления. Генератор не имеет системы заземления. Поэтому при подключении к нему через стабилизатор напряжения газового котла, необходимо в обязательном порядке выполнить заземление всех электроприборов.
  2. Обеспечить правильную фазировку. Самая распространенная проблема работы связки «генератор-стабилизатор напряжения-газовый котёл» заключается в том, что котёл является фазозависимым оборудованием и для его розжига требуются чёткие «фаза 220 В» и «нейтраль 0 В», однако генератор на выходе имеет две фазы по 127 В (межфазное напряжение 220 В). Установка стабилизатора это не исправит, так как он продублирует выходной сигнал от генератора. В этом случае потребуется один из выводов генератора заземлить (как указано на схеме ниже), что позволит получить необходимую фазировку и обеспечить исправную работу котла. Альтернативным вариантом является установка гальванической развязки непосредственно перед фазозависимым оборудованием (газовым котлом).
  3. Схема подключения генератора стабилизатора напряжения и газового котла схема

  4. Сопоставить диапазон выходной частоты генератора с допустимом диапазоном входной частоты котла. Важно помнить, что стабилизатор напряжения не корректирует частоту напряжения генератора. Устройство только транслирует на нагрузку значения этого параметра, выдаваемые генераторной установкой. Поэтому важно выяснить, находится ли диапазон частоты генератора в пределах допустимого диапазона частоты котла. Информацию о выходной частоте можно узнать в паспорте генератора.

Где купить качественный инверторный стабилизатор для генератора?

Если вы остановили свой выбор на наиболее современном и эффективном инверторном стабилизаторе, то приобрести такое устройство можно в нашем фирменном интернет-магазине производителя «Штиль».

Среди представленной на данном ресурсе продукции присутствуют и стабилизаторы напряжения для генераторов. Подбор подходящей модели не займёт много времени – все устройства имеют подробное техническое описание и доступное к скачиванию руководство по эксплуатации (при необходимости оказываются оперативные консультации от технических специалистов). Оплата осуществляется прямо на сайте, в том числе с онлайн кредитованием через сервис Сбербанка. Доставка производится в любой регион РФ (возможен как самовывоз из пункта выдачи транспортной компании, так и доставка курьером до конкретного адреса).
